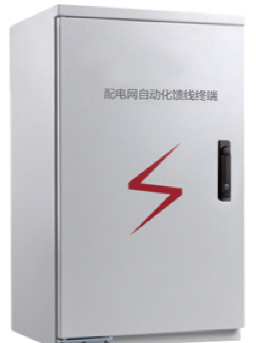

	产品名称：	HT-FTU配电网自动化馈线终端
	产品类别：	智能装置

产品说明

概述:
●应用于10kV架空线路，可实现主站系统对设备状态、线路电压、电流及其故障的实时监测和远方控制；
●集遥测、遥信、遥控、保护、通信及电源管理于一体，硬件平台统一化，功能一体化。
●是一款基于DSP数字信号处理技术和高速工业网络技术的配电网集散分布式终端设备，包括“主控单元”、“测控扩展单元”和“保护扩展单元”，从单元上表现为集中监控式，从整体上表现为智能分布式，可根据被测控设备容量组配。
●主控单元为集散分布式终端基本配置，包括通信管理模块（主控模块）、数据处理模块、信号采集模块、DI/DO模块、电源管理模块、电池等组成部分。
●测控扩展单元可根据配电房实际使用需求灵活组合配置，与“主控单元”区别在于没有通信管理模块、电源管理模块及电池等。
●保护扩展单元可实现单间隔开关柜的故障保护功能。
●可存储数据：事件顺序SOE，定点记录，遥控记录，极值记录，故障记录；数据掉电长期保存；支持历史数据补充上传。
●具备电源管理功能，电源实时监视；电池在线管理；电池自动活化及充放电保护。
●通信接入：支持多串口、以太网口；支持IEC101/104，DNP3.0等通讯规约；支持XPON/光M/无线/载波。

性能指标:

1、工作电源：AC220V或AC110V（±20%），50Hz（±5%）
2、整机功耗：≤15VA
3、工作环境：运行温度：-40~75℃；
湿度：＜95%，无凝结；
防护等级：IP65
4、遥测输入：计算方法：两表/三表
测量精度：U、I：0.5级；P、Q：1级；f：0.01Hz
线性范围：电压：0~120V/0~264V；电流：0~10A；
过载能力：2倍额定电流连续工作，20倍额定电流工作1s
标配容量：6U，24I；可扩展
5、遥信输入：遥信电源：DC24V
分辨率：2ms
标配容量：32个
能否扩展：可扩展
6、遥控输出：输出方式：功率继电器
接点容量：AC250V/16A;DC30V/16A
标配容量：8组合/分
能否扩展：可扩展
7、通信方式：接口类型：2个RS232/485串口、2个10/100MBASE -T网络口
通信规约：支持IEC60870-5-101、IEC60870-5-104、DNP3.0、Modbus等规约
8、箱体尺寸：800*600*320mm
9、绝缘耐压：AC2000V/50Hz
10、电磁兼容：满足DL/T721-2013电力行业标准IV级
11、可靠性：MTBF大于50000小时
