 产品 >> 所有产品   共有 29 个产品

产品名称:

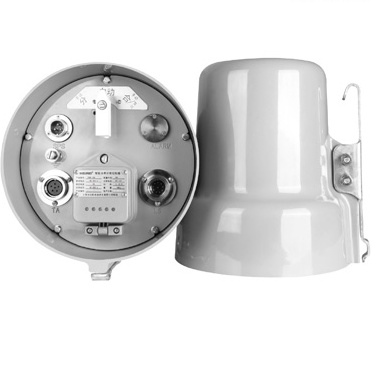

HTDF100(B)用户分界负荷开关(断路器)控制器
产品类别:
智能装置


   产 品 说 明
概述:
●配合柱上负荷开关或柱上断路器应用于10kV架空线路分支线或用户分界点,自动切除界内故障,防止故障波及主干线路或其他支线;
●配合柱上分界开关或分界开关柜应用于10kV线路分支线或用户分界点,自动切除界内故障,防止故障波及主干线路或其他支线;
●可测量电压、三相电流、零序电流等电气量,零序电流精度可达到毫安级;
●具备相间速断保护(配合断路器使用)、过流保护功能;
●具备防遮断电流功能(配合负荷开关使用);
●具备零序保护功能,可检测毫安级零序电流,自动识别并切除界内单相接地故障,准确率极高,适用于中性点小电阻接地系统、不接地系统和经消弧线圈接地系统;
●支持无线GPRS/CDMA/3G/4G、光纤及GSM短信通信功能,可快速定位故障;
●具备自检功能,对AD采样和开出进行自检,异常时闭锁输出;
●所有部件全密封,耐候性强,防凝露性能好;
●电子元器件均采用进口元件,质量稳定可靠;
●产品设计与技术具备3年以上的运行经验,故障率极低,可靠性高;

●严格的生产基板检测、整机老化前检测和老化后检测、质检及联调测试。


性能指标:
1、工作电源:AC220V;
2、整机功耗:< 10W;
3、额定电压:AC220V;精度1级;
4、额定电流:相电流:5A,精度0.5级; 零序电流:1A; 精度0.5级;
5、遥 信:开关位置;储能状态 ;
6、 遥 控:合闸:AC220V分闸:DC48V(其他规格可定制);
7、保护功能:相间速断:自动切除界内短路故障,界外故障不动作;
                    相间过流:自动切除界内过流故障,界外故障不动作;
                    零序保护:自动切除界内接地故障,适用于中性点小电阻接地、不接地和经消弧线圈接地系统;
8、重合闸功能: 支持多次重合闸功能,二次重合可闭锁;
9、出口投退功能: 可使用面板投退压板退出分合闸输出;
10、通信接口:1个RS232串口1个以太网口(选配);
11、通信规约:标准平衡式101规约(其他可选配) ;
12、通信模块:标配GPRS/GSM(其他可选配) ;
13、SOE记录:1000条;
14、状态指示:运行、电源、合位、过流、接地、异常、闭锁、通信等;
15、故障告警:保护动作后告警,并将故障信息上送到后台,可复归;
16、电气接口:军品级户外防水型航空插座;
17、防护等级:IP67,免维护;
18、绝缘耐压:AC2000V/50Hz ;
19、电磁兼容:满足DL/T721-2013电力行业标准IV级。
