产品名称:

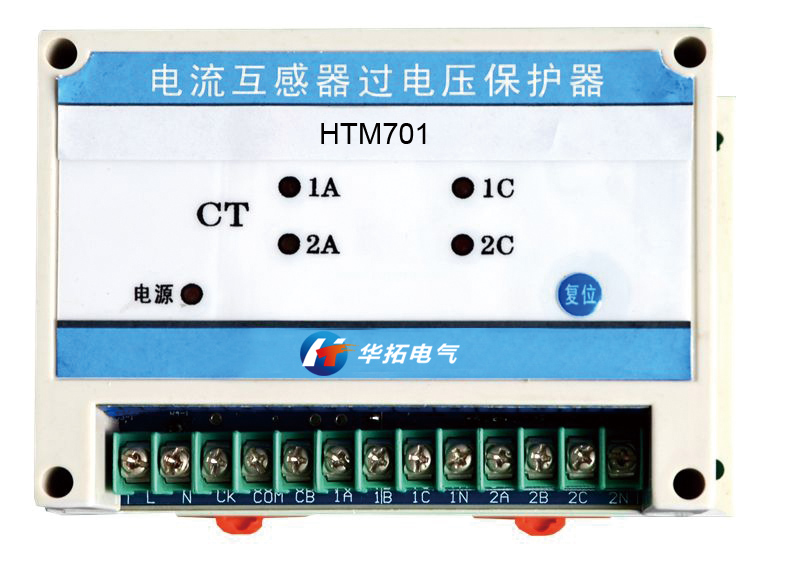

HTM700系列过电压保护器
产品类别:
智能装置


   产 品 说 明
概述
    在电力系统中,电流互感器广泛应用于一次测量与控制。在正常工作时,互感器二次侧处于近似短路状态,输出电压很低。在运行中如果二次绕组开路,或一次绕组流过异常电流(如雷电流、谐振过电流、电容充电电流、电感启动电流等),都会在二次侧产生数千伏甚至上万伏的过电压,这不仅给二次系统绝缘造成危害,还会使互感器过激而烧损,甚至危及工作人员的生命安全。
    HTM700电流互感器过电压保护器应用于电流互感器二次侧的差动绕组、过流绕组、测量绕组、母线保护绕组、备用绕组等,对电流互感器二次侧的异常过电压保护,保护器接于二次绕组两端,正常运行时漏电极小,成高阻状态。当发生异常过电压时,保护器迅速动作而短路,面板上显示故障的部位,并有无源信号输出。当故障排除后,电路恢复原状后,又重新投入正常运行工作。

    使用HTM700电流互感器过电压保护器,能够有效的防止因电流互感器二次开路引起的事故。

技术指标
1、正常漏电流:≤5μA
2、导通电压Uc:160V±10%
3、导通时间:Ts:50ms≤Ts≤250ms
4、遥信继电器接点容量:AC220V/5A,DC220V/2A
5、保护继电器接点容量:AC250V/10A
6、使用的CT规格:二次侧峰值大于150V
7、安装方式:导轨式安装
主要功能
1、正常工作时,流入保护器的电流不超过0.1mA,不影响电流互感器正常工作。
2、当A相(或B相,C相)与N相两端电压超过160V±10%时,HTM700装置就会将A相(或B相,C相)和N相短接。
3、继电器的接点容量大于6A。所以故障时,能使电流互感器二次侧可靠短路。
4、继电器接点具有保持功能,按压“复位”按钮,才能解除保护。
5、装置提供一对常开接点COM、CK和一对常闭接点COM、CB,其中COM为公共端,接点容量220VAC/5A。可接各种声光报警器或提供给综合保护装置,以使信息远传。
