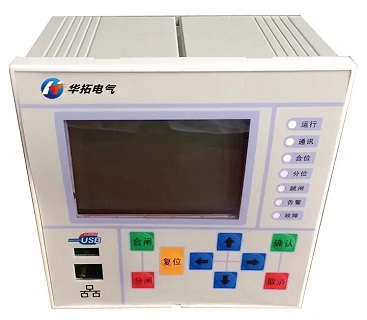

概述 HTP300X-D60系列保护测控装置主要是针对中置柜系统应用而开发。适用于35kV及以下等级线路、变压器、电动机、备自投及PT保护。它具有相间电流速断、过流、三种动作特性曲线的反时限过流保护、过负荷、过电压、低电压、零序过压、重合闸、定时限零序过流、反时限零序过流、低压零序保护、变压器本体保护及非电量保护跳闸功能,带有独立的三相电流测量回路。

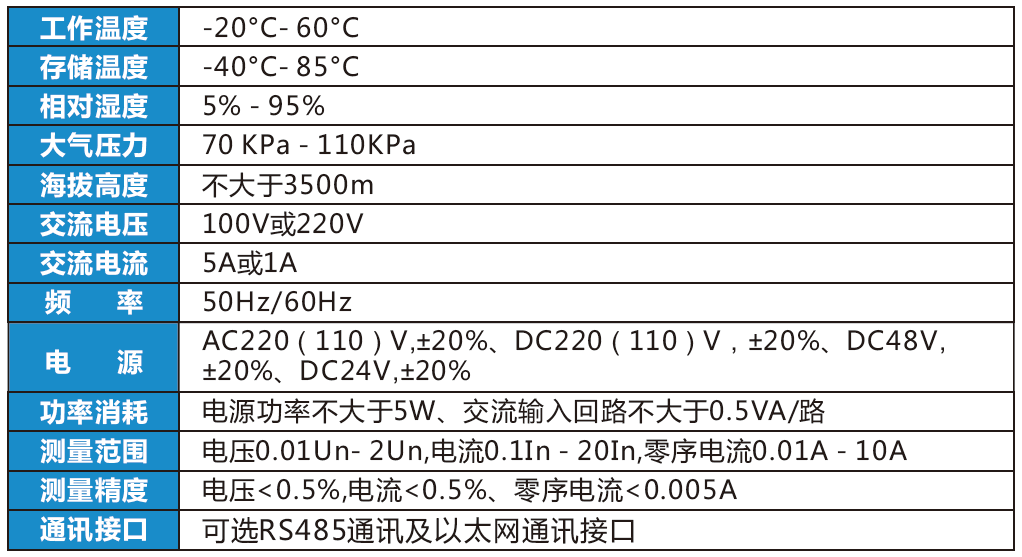

产品特点 ●采用高集成度、总线不出芯片的微处理器处理来自电流、电压互感器的信号,通过数字逻辑运算控制装置的输出; ●集保护、测量、控制、电量测量于一体; ●具备完善的测控功能,有独立的电流测量回路,提供独立的防跳及遥控分、合闸接点; ●具备完善的动静态自检功能; ●密封机箱,免维护设计,抗干扰性能强; ●全中文液晶显示界面,多层菜单显示,人机界面极为友好; ●装置提供RS485通讯接口,提供开放的通讯协议。 性能指标
功能配置 ●两段定时限保护包括定时限速断和定时限过流; ●相电流反时限保护(一般反时限、非常反时限、极端反时限); ●过电压保护, 保护可以分别选择投入/退出,电压、时间定值也可以分别整定; ●低电压保护, 保护可以分别选择投入/退出,也可以选择跳闸/告警; ●低压零序保护,电流、时间定值也可以分别整定; ●一段零序定时限过流保护,可以选择退出/告警/跳闸; ●零序反时限过流保护(一般反时限、非常反时限、极端反时限),可以选择退出/告警/跳闸; ●一次重合闸; ●PT断线报警, 装置接入电压为线电压; ●过负荷保护,当发现电流大于定值时,延时发出告警信号; ●零序过电压保护,可以分别选择投入告警/跳闸/退出,电压、时间定值也可以分别整定; ●大电流闭锁保护,保护可以分别选择投入/退出,闭锁电流定值也可以独立整定; ●5路非电量保护(轻瓦斯告警、重瓦斯跳闸、高温告警、超温跳闸和连锁跳闸); ●15路开关量输入, 由装置内部自产直流24V作为供电电源,电源电压也可以由用户定制; ●100条事件记录。
