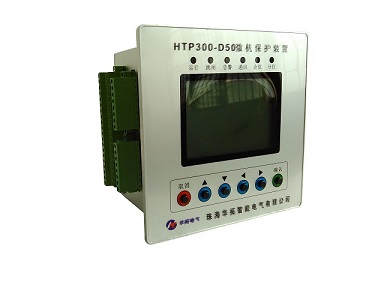

HTP300X-D50系列保护测控装置主要是针对中置柜系统应用而开发。适用于10kV及以下等级线路、变压器、电动机、PT等保护。它具有相间电流速断、过流、三种动作特性曲线的反时限过流保护、零序过流保护、重合闸、过电压、低电压保护及非电量保护跳闸功能。

产品特点
●采用高集成度、总线不出芯片的微处理器处理来自电流、电压互感器的信号，通过数字逻辑运算控制装置的输出；
●集保护、测量、控制、电量测量于一体，具备完善的测控功能；
●具备完善的动静态自检功能；
●密封机箱，免维护设计，抗干扰性能强；
●全中文液晶显示界面，多层菜单显示，人机界面极为友好。

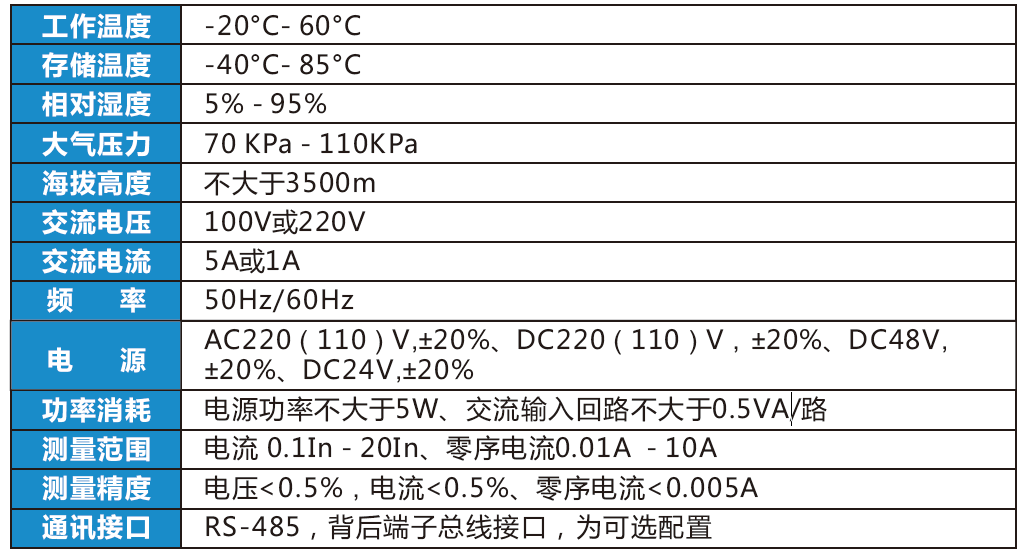

性能指标

功能配置
●两段定时限保护包括定时限速断和定时限过流，两段保护可以分别选择投入/退出，电流、时间定值也可以分别整定;
●相电流反时限保护（一般反时限、非常反时限、极端反时限）;
●过电压保护, 保护可以分别选择投入/退出，电压、时间定值也可以分别整定;
●低电压保护, 保护可以分别选择投入/退出，也可以选择跳闸/告警;
●一段零序定时限过流保护，可以选择退出/告警/跳闸;
●零序反时限过流保护（一般反时限、非常反时限、极端反时限），可以选择退出/告警/跳闸;一次重合闸;
●PT断线报警, 装置接入电压为线电压;
●过负荷保护，当发现电流大于定值时，延时发出告警信号;
●4路非电量保护（轻瓦斯告警、重瓦斯跳闸、高温告警和超温跳闸）;
●7路开关量输入,输入回路由外部电源供电，电源电压可以由用户定制，在订货时予以说明;
●100条事件记录，每条记录包含了事件发生的时标（精确到毫秒）、事件发生时的各种交流输入量值、各路开关量输入状态等信息。
